26650/32650電池分選機10檔帶掃碼

產品詳情

一、電芯分選機簡介

BT26650/32650電池自動分選機5檔/10檔/20檔是用于26650/32650電芯自動化分選電壓，內阻的設備，也可單獨分選電壓或分選內阻。本測試分選由PLC控制+PC工業電腦組成，PLC控制交流伺服電機，步進電機和氣缸等完成分選功能，PC負責數據采集和處理，以及數據保存。每小時完成圓柱成品電芯分選數量5000支左右。機械結構設計簡潔大方，系統測試性能穩定，品質一流，是目前市場上性價比最高的一款圓柱電池分選設備。

二、電芯分選機選型

18650電芯分選機帶旋轉圖片

標準型 BT-1805B 帶掃碼 BT-1805B

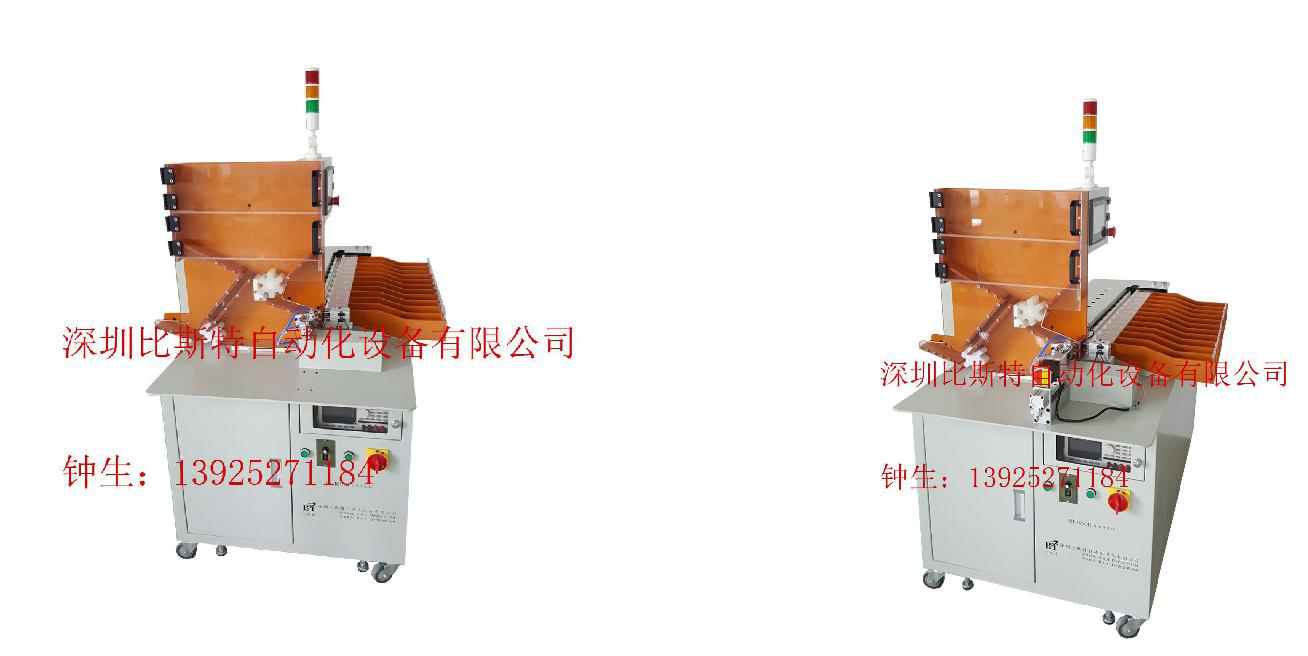

18650電芯十檔分選機圖片

標準型 BT-1810B 帶掃碼 BT-1810B

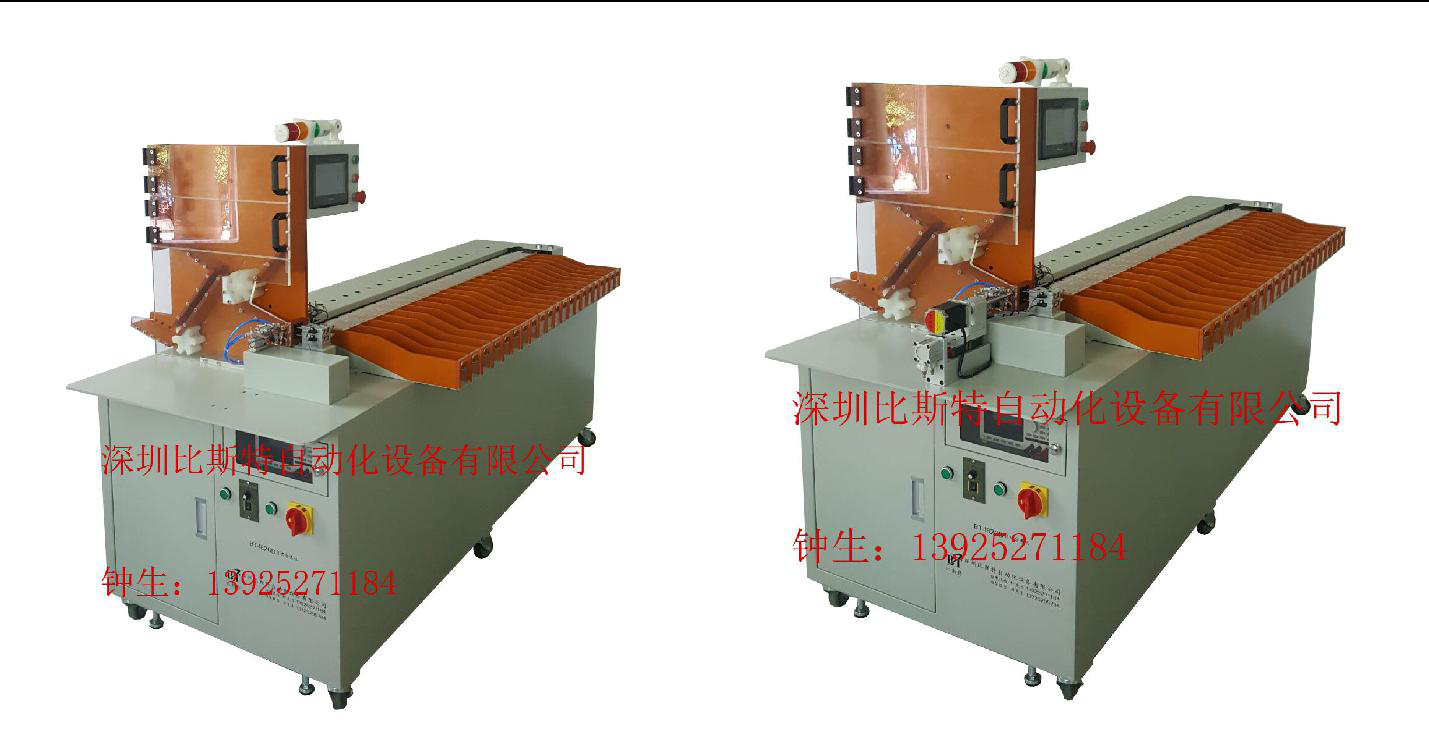

18650電芯二十檔分選機圖片

標準型 BT-1820B 帶掃碼 BT-1820B

BT-1805B 為18650/26650/32650電芯6通道分選機，5個OK檔位，1個 NG 檔位

BT-1810B 為18650/26650/32650電芯11通道分選機，10個OK檔位，1個 NG 檔位

BT-1820B 為18650/26650/32650電芯21通道分選機，20個OK檔位，1 個 NG 檔位

四、技術參數

【生產效率】不帶掃碼約 5000 個電芯/小時，帶掃碼功能約 4500 個電芯/小時

【適應范圍】BT-1805/10/20B 為 18650/26650/32650 電芯的自動化分選電壓.內阻，也可單獨分選電壓或分選內阻

【掃碼功能】BT-1805B/10B/20B 都可以定制掃碼功能，標準型機器未帶掃碼器功能見附件掃碼器說明書

【自動聯機接口】可定制在機器料斗連接自動面墊機的出口，實現電芯自動銜接，節約人工成本

【其他】可定制掃碼和數據庫數據對接

【其他】可選配電芯動態測試儀，實際體現電芯的品質和帶載性能

【外部連接】可定制自動連接自動面墊機（電芯倒入自動貼面墊機，貼好面墊自動流入自動分選機，進行分選，節省人力）

【設備功率】1.6KW， 220V 交流電輸入，50HZ：1.6KW，110V 交流電輸入，50HZ(出口專用,需定制)

【使用氣壓】 0.4-0.8Mpa

【電壓設定】0.000V-6.000V,

【內阻設定】000.0 毫歐-999.9 毫歐

【標配測試儀】

HK3560高速測試儀，電壓精度 0.00005V，內阻精度 0.01 毫歐

HQ3561標準型高速測試儀，電壓精度 0.0005V，內阻精度 0. 1 毫歐

HQ3560B精密型高速測試儀，電壓精度 0.00005V，內阻誤差 0. 01 毫歐

HQ3560D精密型動態高速測試儀，電壓精度 0.00005V，內阻精度 0. 1 毫歐

兼容靜態/動態測試

【測試效果】反復測試，效果極佳

【控制器件】7.5 寸觸摸屏，3 軸 PLC 編程器

【運動器件】分檔移位采用閉環步進電機，定位精準，同步皮帶輸送電芯防止電芯表面不被損傷

【供料】采用料斗方式供料，BT-1805/10/20B 一次性可投放 500PCS

【其他】生產數量自動采集，顯示當前生產效率

【數據存儲】測試數據可使用 U 盤儲存

【設備調試】設備調試簡單，易學易懂自帶故障報警

【保修服務】本公司產品保修期為2年

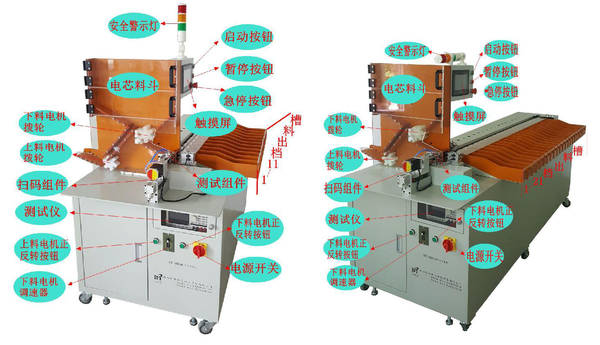

六、設備外形簡介

18650電芯分選機外形圖片

帶掃碼 BT-1810B 帶掃碼 BT-1820B

五、設備主要配件清單

名稱	數量	型號	生產廠家
移位閉環步進電機	1PCS	MS-57STE	XINJIE
閉環電機驅動器	1PCS	DS542	XINJIE
觸摸屏	7.5 寸		XINJIE
PLC	1PCS	MD-60	XINJIE
測試儀（選配）	1PCS	HQ3561 HQ3560B HQ3560D HK3560 日置 HK3560/3562
測試針	20PCS	PH-18M23L
送料電機	1PCS	25W 調速	臺灣臺力
移位分檔皮帶	1PCS	H 型	西格林
氣動元件	1 套		亞德客.星辰
開關電源	1PCS	24V5A	臺灣銘偉
開關電源	1PCS	48V10A	臺灣銘偉
機加配件	1 批		比斯特
控制系統	1 套		比斯特
機箱機架	1 臺	鋁合金機架，鈑金烤漆
系統報警	1 套	臺灣士林	臺灣士林
