BT-4518-PT18自動面墊掃碼分選一體機技術規格書

一 .功能說明

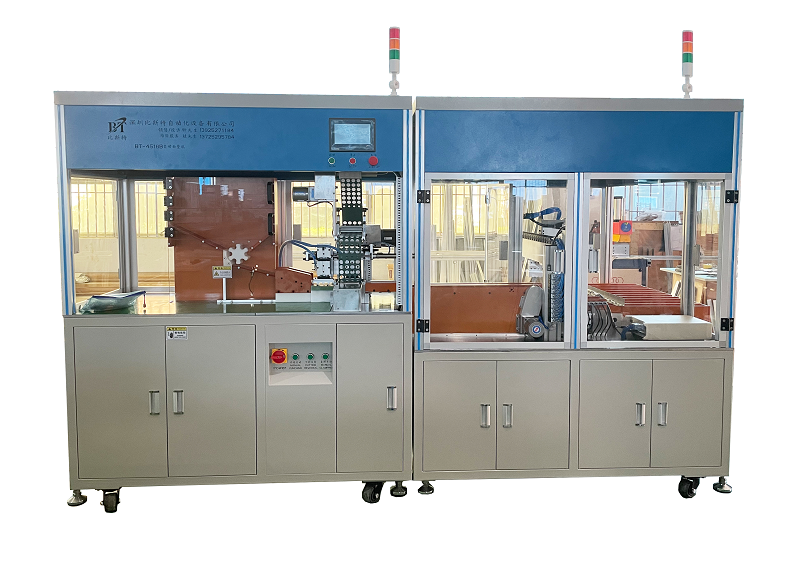

    BT-4518B-PT1821自動面墊分選一體機是18650和21700兩款圓柱電芯通用的自動貼面墊，自動測試電壓內阻，自動按檔位分選的自動化設備，自帶高精密內阻、電壓自動測試系統，該設備根據在軟件上設定的內阻電壓值，精確的將電池送入到指定檔位，系統最多可實現11級分選。此設備每小時可測試配組電芯約4500-5500支，且結構設計簡潔大方，性能穩定，性價比高。

二．工藝流程

通過軟件設定參數，由PC機自動完成如下功能：人工將電芯放入面墊機料斗→自動貼面墊→自動測試電壓.內阻→按設定參數送入相應檔位槽→人工取出電芯裝盒

三．分選機結構

3.1設備結構緊湊合理，外型美觀，占用空間小。

3.2設備操作簡單，無須專業人員操作，工人均能輕松掌握。

3.3設備采用PLC控制，負責電池入料，運料，電池測試儀表數據采集，電壓內阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

3.4設備材料采用優質厚冷軋鈑金，鋁型材框架。

3.5設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

3.6設備配置聲光報警，分選完成自動停機，且有清料功能，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

肆．設備技術參數

4.1..設備功率：3.6KW， 220V交流電輸入，50Hz/60Hz

             3.6KW，110V交流電輸入，50Hz/60Hz(出口專用,需定制)

4.2.使用氣壓; 0.4-0.8Mpa

4.3.適應電芯范圍：BT-4518B-PT1821為18650和21700兩款電芯通用

4.4.適合青稞紙寬度：110MM正負1MM

4.5適合青稞紙內徑：75MM正負1MM

4.6適合青稞紙外徑：小于350MM

4.7適合青稞紙厚度：0.1-0.3MM

4.8沖墊動力：400W變頻電機，設置有緩沖墊，確保不損壞電芯

4.9雙機械手取放電芯，確保電芯正常從通道中運送自如

4.10貼墊效果：一致性良好，粘貼牢固，美觀

4.11控制器件：7.5寸觸摸屏，42點PLC編程器

4.12絕緣青稞紙采用卷料，減少浪費，節約成本

4.13標配測試儀：HK3560高速測試儀，電壓精度0.00001V, 內阻精度0.01毫歐

4.14分檔模組：采用XINJIE400W伺服電機，定位精準，速度快

4.15.通道數量：10個OK檔位，1個NG檔位

4.16.電壓設定：0.0000V-6.0000V,

4.17.內阻設定：000.00毫歐999.99毫歐

4.18.生產效率：約4500-5500PCS/H

4.19.測試效果：反復測試，效果極佳

4.20.控制器件: PLC+觸摸屏

4.21.生產數量自動采集，顯示當前生產效率

4.22.測試數據使用U盤自動儲存

4.23.設備調試簡單，易學易懂自帶故障報警

4.247.機器外形尺寸：L3540*W1320*H1840MM

4.25.設備重量：約600KG

五、設備配置清單：

隨機附送

內六角扳手  一套              開口扳手2PCS

PH-18M23L測試針20PCS       螺絲刀大小各1PCS

六.操作環境

6.1室內溫度：-30℃~70℃。

6.2室內濕度：75%以下。

6.3工廠場地：無污染無強電磁干擾。

七.安裝調試與培訓

7.1除另有書面要求外，購貨方負責接收、開箱和搬運機器到安裝場所；并準備相關的電，氣到安裝場所。

7.2供貨方負責進行設備的安裝，調試和系統集成。

7.3安裝完畢后，雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。

7.4供貨方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全及緊急處理程序等。
