　　一.簡介

　　BT-550D- 電動智能晶體管系列電阻點焊機是深圳比斯特自動化設備有限公 司優質產品之一，采用 DSP 控制技術，能精準的控制定電流/定電壓/定電流定電 壓進行焊接，具有自動監測電流和電壓檢測，具有欠流欠壓/過流過壓報警功能， 觸摸式界面設置，多項自檢功能，確保良好的焊接效果，是迄今為止唯一一款焊

　　接電源帶脈沖輸出的電動版晶體管點焊機，機器操作簡便，性能優異，經久耐用。

　　二.設備參數

　　. 使用電源：220V 50/60HZ 1KW

　　. 選配晶體管焊接電源：BTH-5000A(輸出電流為 5000A 單波)

　　BTH-5000B(輸出電流為 5000A 正反波，即 10000A)

　　BTH-10000A(輸出電流為 10000A 單波)

　　. 晶體管焊接電源詳見焊接電源使用說明書

　　. 適合焊接范圍：動力電池/數碼電池/鎳氫鎳鉻電池/電機轉子/電子電氣配件等

　　. 界面顯示：觸摸顯示屏，界面直觀，易懂易操作。

　　. 焊接動力：伺服電動(無需接氣源)

　　. 一鍵智能設定焊接高度

　　. 自動檢測點焊針長短差，當點焊針安裝長短差超出設定值，機器回自動報警

　　. 自帶點焊針感應極限報警，即當焊接高度不對的情況下，預防壓傷電芯

　　. 可設定連續焊接，次數設定 1-10 次

　　. 焊頭高度調節：30-155MM(智能自校正)

　　. 點焊針緩沖行程：7-60MM(根據產品內深高度自由設定，標準產品位 10MM)

　　. 點焊針緩沖壓力：0.5-5.5Kg 可調

　　. 故障診斷和自動保護功能：在工作過程中，控制器如檢測到情況異常，會自

　　動關閉輸出并報警提示。

　　. 外形尺寸：L760*W800*H1380MM

　　. 重量：約 80KG

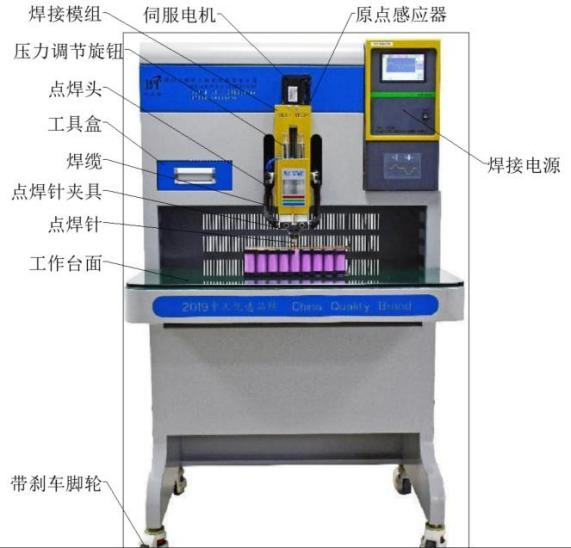

　　1. 焊接電源：本焊接機構必配，可選擇 BTH5000A/5000B/10000A，

　　2.原點感應器：24V+/信號/24V—與焊接電源對應連接，未連接或損壞，啟動檢測中焊接電源會報警提示。

　　2.伺服電機：400W 220V50Hz 伺服電機，焊接電源通電后自動復位。

　　3.焊接模組：采用伺服電機傳動絲桿進行上下運動，雙導軌滑塊定位使運行更穩定。

　　4.壓力調節旋鈕：用于調節點焊針與被焊物體壓緊時的壓力，基本設置為 2.5KG，調試到合適的壓力，用螺母鎖緊，防止焊接過程中松動，壓力過大會把被焊物體點凹下去，壓 力過小，大電流放電時容易出現炸火現象，即電流設置越大壓力相應的需要加大。

　　5.點焊頭：焊接模組傳動點焊頭下降與被焊物體接觸，由壓力調節， 上下導軌滑塊，焊針夾具組成(由兩個獨立絕緣的銅件鍍鎳 ，增加導電性能 ， 防止氧化)，點焊頭行程為35- 155MM ，電動智能調節被焊物體的合適高度。

　　6.工具盒：用于存放常用工具/點焊針及其它物品。

　　7.焊纜：用于點焊電源輸出到焊針的導電導體，通常使用 120 平方純 銅電纜線到轉接位，再使用 75 平方純銅電纜線到焊針 夾具，需確保所有螺絲禁錮，松動后會出現點焊電源報警或引起焊接輸出電流不穩定。

　　8.點焊針夾具(材料為銅質鍍鎳，增加導電性能，防止氧化)放松上面兩個螺絲(M6* 16),可調節兩支焊針之間的間距，通常中心 間距在 3.5MM 以上，兩支焊針距離太小，容易引起短 路，同時會一起焊接電源已輸出，被焊物體沒有焊接現象，兩支焊針距離太小還會引起焊接發黑現象。放松下面四個螺絲(M6* 16),可調節兩支焊針外露的長度，通常外露 長度在 12MM，效果最佳，由于特殊物件需加長，建議在 20MM 以內。

　　點焊針夾具型號可選配：直徑 1.5MM/直徑 1.7MM/直徑 2.0MM/直徑3.0MM

　　點焊針型號可選配： 直徑 1.5MM/直徑 1.7MM/直徑 2.0MM/直徑3.0MM 偏心針，直徑 3.0MM 凸點焊針

　　9. 工作臺面：放置被焊物體的臺面，臺面采用 10MM 鋼化玻璃，物 體在臺面上輕松移動，可點焊物體最大為：L400*W300*H155MM.

　　10. 帶剎車腳輪：整機采用滑輪移動，到達位置后，頂起腳杯或剎車定位。
